يُعد جهاز OSA-35 المولد الرائد للأشعة السينية في سلسلة منتجات OSA، وهو مُصمم لمختبرات الاختبارات غير الإتلافية التي تتطلب أقصى أداء إشعاعي في قطاع النفط والغاز. يوفر الجهاز أعلى طاقة خرج وأعمق قدرة اختراق في المجموعة، مما يتيح فحصاً شاملاً للمكونات الأكثر تطلباً — بما في ذلك أقسام خطوط الأنابيب ذات الجدران السميكة واللحامات المحيطية كبيرة القطر وأوعية الضغط ذات الجدران السميكة والتجميعات المُكسّاة متعددة الطبقات.
يضع OSA-35 المعيار المرجعي للتميز في التصوير والتحمل التشغيلي والتنوع التحليلي، مما يجعله الخيار الأمثل لمختبرات الاختبارات غير الإتلافية الرائدة وشركات النفط الوطنية في المملكة العربية السعودية والإمارات العربية المتحدة وسلطنة عُمان وقطر والكويت والبحرين.
| المواصفات الفنية للنموذج: | ||
| نموذج مولد الأشعة السينية | OSA-35 | |
| نموذج أنبوب الأشعة السينية (المادة) | XT7 سيراميك | |
| حزمة الإشعاع (الموجّهة) | الزاوية الفعلية 40o × 60o | |
| جهد الأنبوب (كيلو فولت) | 180 ÷ 350 | |
| تيار الأنبوب (ملي أمبير) | 4 إلى 5 | |
| البقعة البؤرية (مم) | 2.5 × 2.5 | |
| التبريد | هوائي | |
| مصدر الطاقة | AC 190V–260V / 50Hz | |
| الطاقة (كيلو واط) | 3.5 | |
| الوزن (كغ) | مولد الأشعة السينية | 31 |
| وحدة التحكم | 10 | |
| الأبعاد (مم) | مولد الأشعة السينية | Ø 325 × 655 مع المقابض |
| وحدة التحكم | 290 × 165 × 300 | |
| زمن تأخير التعريض (دقيقة) | 0 ÷ 3 (خطوة 6 ثوانٍ) | |
| قدرة الاختراق للحديد (مم) Agfa | AGFA: D7 = 70, F8 (NDT1200) ≥ 95 | |
| نطاق درجة حرارة التشغيل | -30oC ~ +40oC | |

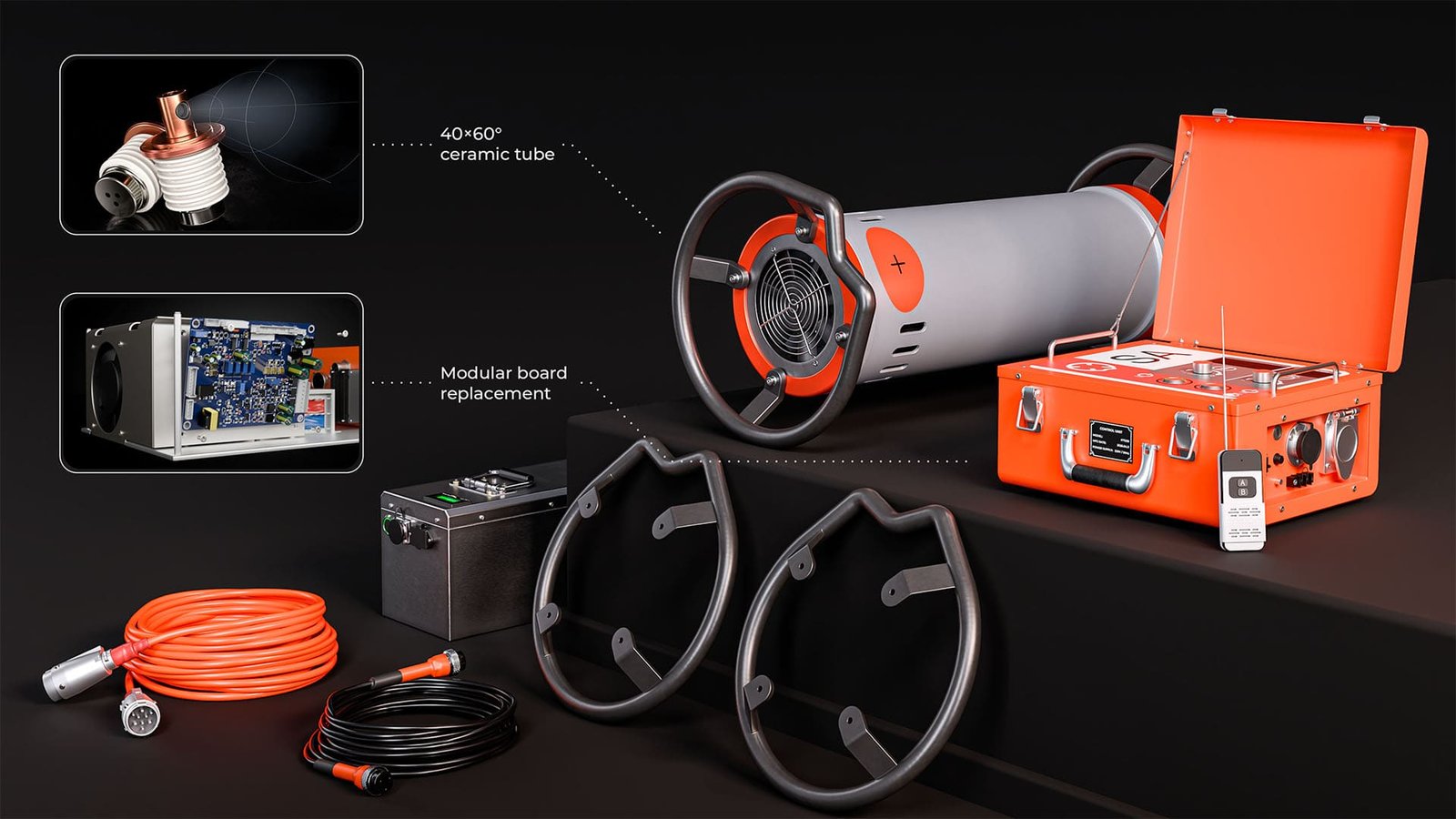

| مجموعة توريد OSA-35: | |
| مولد الأشعة السينية 350 كيلو فولت | 1 |
| وحدة التحكم / جهاز التحكم عن بُعد بمدى 50 م | 1/1 |
| كابل التوصيل المقاوم للصقيع 20 م | 1 |
| كابل الطاقة 10 م | 1 |
| كابل التأريض 5 م + وتد فولاذي | 1 |
| مجموعة مقابض المولد (4 قطع) | 1 |
| مصباح إشارة مغناطيسي 24 فولت + شاحن | 1 |
| حقيبة سوداء / حزام شدّ 4.5 م | 1/1 |
| حقيبة نقل | 2 |
| جواز السفر الفني / دليل التشغيل | 1/1 |
| بطاقة الضمان (12 شهرًا) | 1 |
| شهادة مطابقة الاتحاد الجمركي | 1 |
يسمح تصميم المولد بفحص الوصلات الملحومة التي يصعب الوصول إليها، مثل الأكواع، والوصلات الثلاثية، والمخفضات، والشفاه، وغيرها.
تحتوي مولدات سلسلة OSA على أنبوب أشعة سينية خزفي مصنوع من مواد ألمانية بزاوية فتح من 40 إلى 60، مما يسمح بفحص وصلة ملحومة في ثلاث عمليات تعريض فقط.
إن استخدام غاز SF-6 كعازل في تصميم المعدات يسمح بالعمل في أي مستوى.
تم تصميم المعدات للعمل في نطاق واسع من درجات حرارة التشغيل – من -40 درجة مئوية إلى +50 درجة مئوية.
يتم تجميع المعدات من مكونات ألمانية ويابانية عالية الجودة، وتتميز بتصميم معياري. ونتيجة لذلك، ستحصل على خدمة سريعة وعالية الجودة. المكونات متوفرة دائمًا في المخزون.
وسنقوم بإعداد عرض تجاري لك مصمم خصيصاً لحالتك.
