يُعد جهاز Arrow-7M الزاحف الرائد ذاتي الدفع للأشعة السينية في سلسلة منتجات Arrow، وهو مُصمم للفحص الإشعاعي الداخلي لخطوط الأنابيب ذات القطر الأكبر المستخدمة في قطاع النفط والغاز. صُمم الجهاز لنقل مولد الأشعة السينية عبر أوسع الأجزاء الداخلية لخطوط الأنابيب، مما يوفر تحديداً دقيقاً لموقع مصدر الإشعاع عند كل وصلة لحام لتغطية محيطية شاملة. يوفر نظام التحديد المغناطيسي المتطور أعلى مستوى من دقة التوقف في المجموعة، مما يتيح تسلسلات فحص مثالية عبر أطول امتدادات خطوط الأنابيب.
بوصفه الزاحف الأكثر قدرة في سلسلة Arrow، صُمم Arrow-7M للتطبيقات الأكثر تطلباً — بما في ذلك الخطوط الرئيسية الكبرى وممرات نقل الغاز عالي الضغط وخطوط أنابيب التصدير الاستراتيجية. يضع المعيار المرجعي للأداء والمتانة والموثوقية التشغيلية في إنشاء خطوط الأنابيب الكبرى، مما يجعله الخيار الأمثل لكبار مقاولي الهندسة والمشتريات والبناء وشركات النفط الوطنية في المملكة العربية السعودية والإمارات العربية المتحدة وسلطنة عُمان وقطر والكويت والبحرين.
| المواصفات الفنية: | مجموعة توريد STRELA-7M: | ||
| أقطار الأنابيب (مم) | 355÷1420 | وحدة زاحفة ذاتية الدفع CRAWLER | 1 |
| الوزن الأقصى للزاحفة مجمّعة (كغ) | 95 | مولد أشعة سينية 300 كيلو فولت | 1 |
| مدى التشغيل (كم) | 5 | نظام التحكم المغناطيسي – مرسل – مستقبل | 1 |
| سرعة الحركة (م/دقيقة) | 18 | ||
| دقة التموضع (مم) | ±5 | ||
| زاوية الصعود | 40º | حزمة البطارية | 1 |
| نصف قطر الانعطاف | ≥7D | مجموعة الشاحن | 1 |
| قدرة المحرك (واط) | 400 | مجموعة الأعمدة الممتدة | 1 |
| الدفع الرباعي للعجلات 4WD | 6×4 | مجموعة الكابلات | 1 |
| بطارية الليثيوم (فولت، أمبير ساعة) | 120/20 | مجموعة قطع الغيار | 1 |
| نطاق درجة حرارة التشغيل | -30º~ +50º | حقيبة نقل | 3 |
| الرطوبة | ≤90% | وثائق المعدات (باللغة الإنجليزية) | |
| أنبوب الأشعة السينية (النموذج) | XC36 | جواز السفر الفني | 1 |
| جهد الأنبوب (كيلو فولت) | 200÷300 | دليل التشغيل | 1 |
| حزمة الإشعاع (بانورامية) | 40º × 360º | بطاقة الضمان (12 شهرًا) | 1 |
| تيار الأنبوب التلقائي (ملي أمبير) | 3 إلى 5 | شهادة مطابقة الاتحاد الجمركي / GOST-R | 1/1 |
| البقعة البؤرية (مم) | 1.0 × 3.5 | الشهادة الصحية الوبائية | 1 |
| قدرة الاختراق للحديد (مم)، فيلم Agfa D7 | 35 | شهادة ISO9001 | 1/1 |

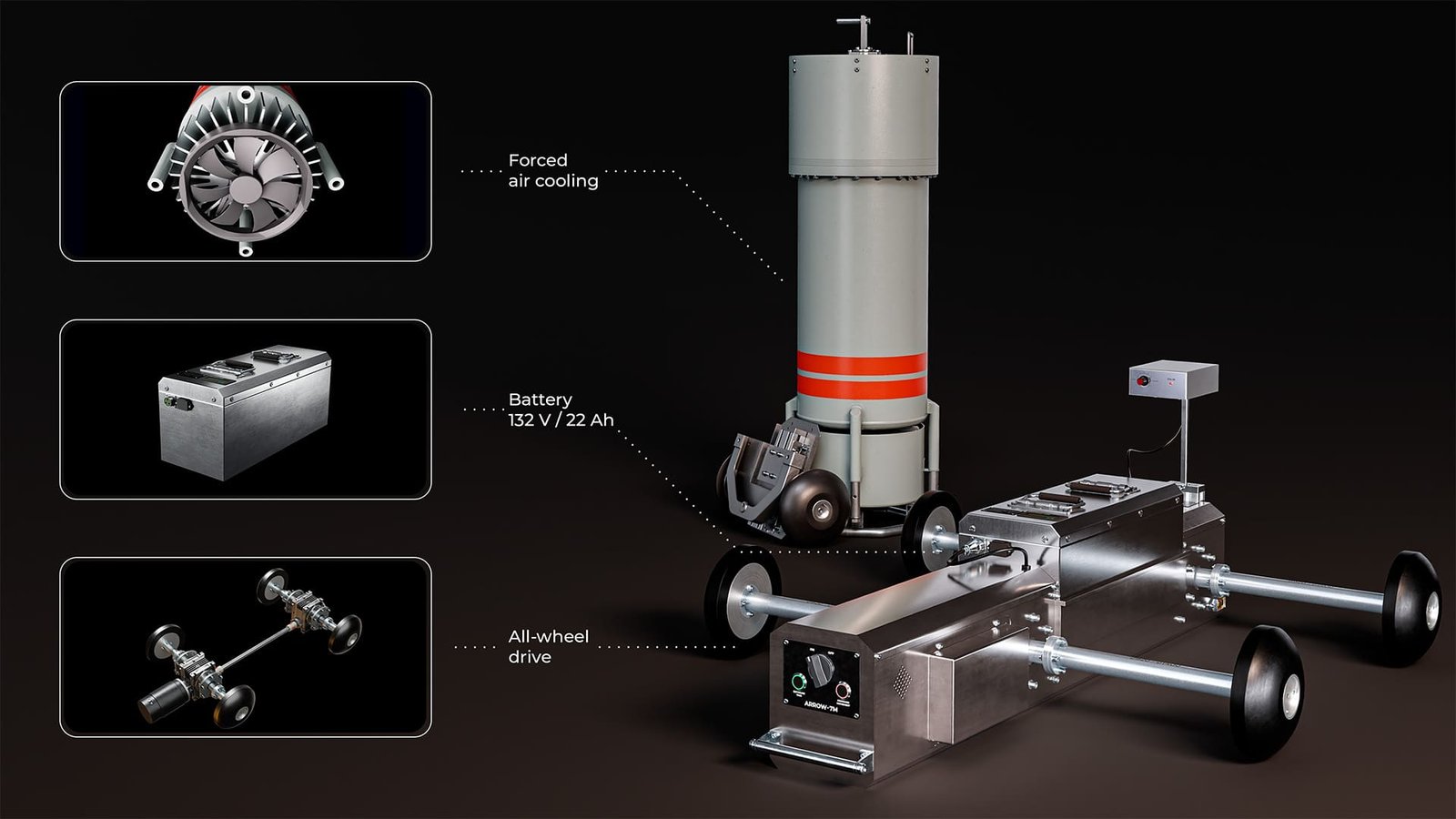

ينقسم الهيكل العامل إلى ثلاث وحدات خفيفة الوزن (الزاحف، والبطارية، والمولد)، مما يجعل التجميع مريحًا لشخصين.
تتيح مجموعة الطرازات (Arrow 3M–7M) العمل مع خطوط الأنابيب من 219 إلى 1420 مم.
يساهم تدفق الهواء القسري إلى المولد أثناء القيادة في تقليل وقت التوقف بين فترات التعرض.
يضمن نظام تحديد المواقع المغناطيسي عن بعد دقة التوقف مع خطأ يصل إلى 0.5 مم مع سمك جدار يصل إلى 35 مم.
تضمن وحدات التحكم من شركة ميتسوبيشي إلكتريك التشغيل المستقر والأتمتة الخالية من المشاكل.
