يُعد جهاز Arrow-5M زاحف أشعة سينية ذاتي الدفع متعدد الاستخدامات مُصمم للفحص الإشعاعي الداخلي لخطوط الأنابيب متوسطة القطر المستخدمة على نطاق واسع في قطاع النفط والغاز. ينقل الجهاز مولد الأشعة السينية داخل خط الأنابيب لتقديم تعريضات بانورامية أو اتجاهية مباشرة عند كل وصلة لحام، مما يلغي الحاجة إلى وضع مصدر خارجي. يضمن نظام التحديد المغناطيسي توقفاً دقيقاً وقابلاً للتكرار عند مواقع اللحام المحددة، مما يقلل وقت الإعداد ويضمن جودة فحص متسقة عبر أقسام خطوط الأنابيب الطويلة.
صُمم الجهاز للتعامل مع أكثر أقطار خطوط الأنابيب شيوعاً في الخطوط الرئيسية وشبكات النقل والتوصيلات البينية لمحطات المعالجة، ويُعد Arrow-5M الحل الأمثل لحملات فحص اللحامات ذات الحجم الكبير. بُني الزاحف لتحمل المتطلبات التشغيلية الصارمة لمشاريع إنشاء خطوط الأنابيب الكبرى في المملكة العربية السعودية والإمارات العربية المتحدة وسلطنة عُمان ومنطقة الشرق الأوسط الأوسع.
| المواصفات الفنية: | مجموعة توريد STRELA-5M: | ||
| أقطار الأنابيب (مم) | 355÷1420 | وحدة زاحفة ذاتية الدفع CRAWLER | 1 |
| الوزن الأقصى للزاحفة مجمّعة (كغ) | 85 | مولد أشعة سينية 200 كيلو فولت | 1 |
| مدى التشغيل (كم) | 5 | نظام التحكم المغناطيسي – مرسل – مستقبل | 1 |
| سرعة الحركة (م/دقيقة) | 16-18 | ||
| دقة التموضع (مم) | ±5 | ||
| زاوية الصعود | 30º | حزمة البطارية | 1 |
| نصف قطر الانعطاف | ≥10D | مجموعة الشاحن | 1 |
| قدرة المحرك (واط) | 400 | مجموعة الأعمدة الممتدة | 1 |
| الدفع الخلفي للعجلات RWD | 6×4 | مجموعة الكابلات | 1 |
| بطارية الليثيوم (فولت، أمبير ساعة) | 120/20 | مجموعة قطع الغيار | 1 |
| نطاق درجة حرارة التشغيل | -30º~ +50º | حقيبة نقل | 3 |
| الرطوبة | ≤90% | وثائق المعدات (باللغة الإنجليزية) | |
| أنبوب الأشعة السينية (النموذج) | XC31A | جواز السفر الفني | 1 |
| جهد الأنبوب (كيلو فولت) | 100÷200 | دليل التشغيل | 1 |
| حزمة الإشعاع (بانورامية) | 40º × 360º | بطاقة الضمان (12 شهرًا) | 1 |
| تيار الأنبوب التلقائي (ملي أمبير) | 3 إلى 5 | شهادة مطابقة الاتحاد الجمركي / GOST-R | 1/1 |
| البقعة البؤرية (مم) | 1.0 × 2.5 | الشهادة الصحية الوبائية | 1 |
| قدرة الاختراق للحديد (مم)، فيلم Agfa D7 | 24 | شهادة ISO9001 | 1/1 |

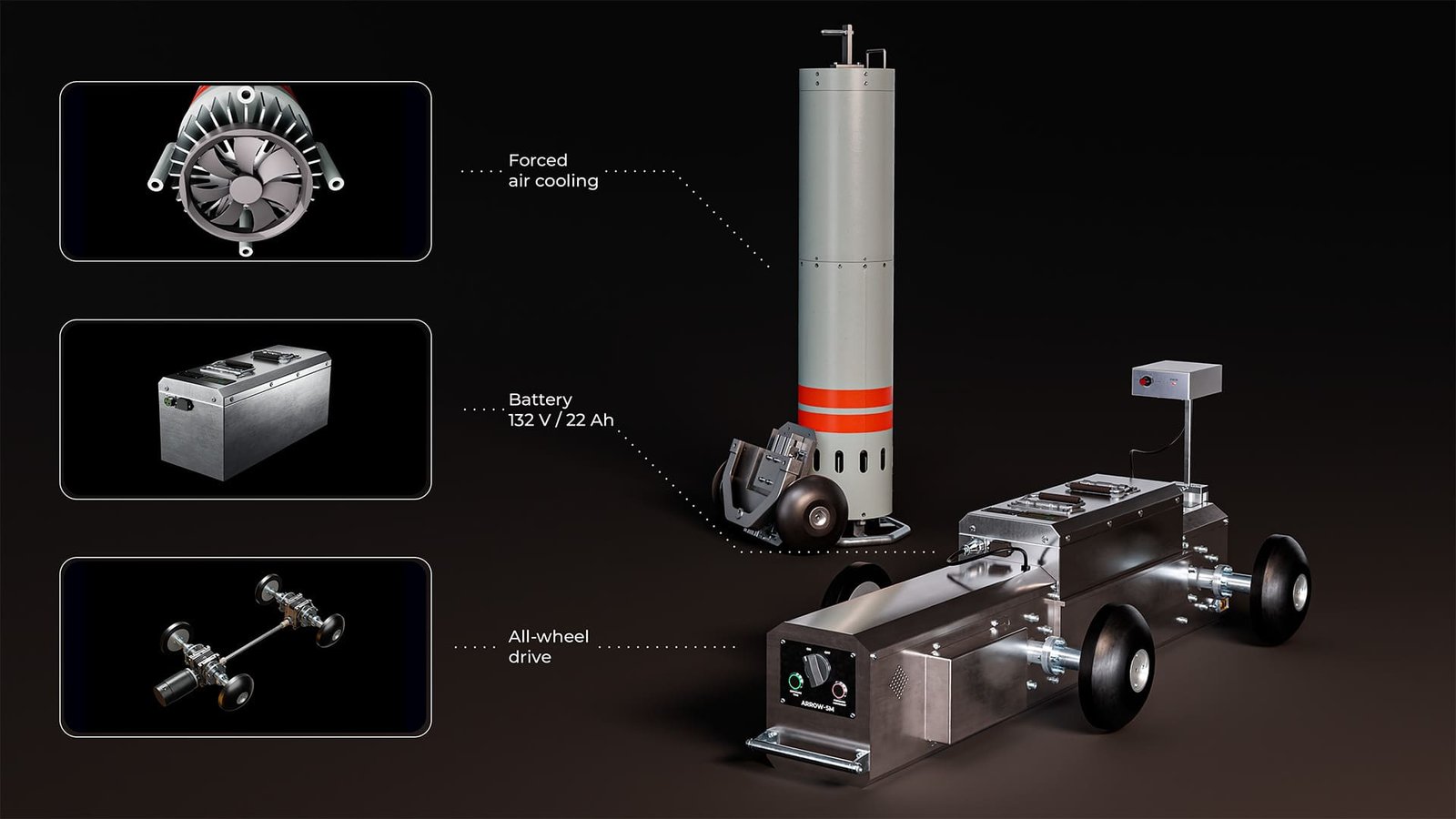

ينقسم الهيكل العامل إلى ثلاث وحدات خفيفة الوزن (الزاحف، والبطارية، والمولد)، مما يجعل التجميع مريحًا لشخصين.
تتيح مجموعة الطرازات (Arrow 3M–7M) العمل مع خطوط الأنابيب من 219 إلى 1420 مم.
يساهم تدفق الهواء القسري إلى المولد أثناء القيادة في تقليل وقت التوقف بين فترات التعرض.
يضمن نظام تحديد المواقع المغناطيسي عن بعد دقة التوقف مع خطأ يصل إلى 0.5 مم مع سمك جدار يصل إلى 35 مم.
تضمن وحدات التحكم من شركة ميتسوبيشي إلكتريك التشغيل المستقر والأتمتة الخالية من المشاكل.
