يُعد جهاز OSA-30P مولد أشعة سينية احترافي مُصمم لمختبرات الاختبارات غير الإتلافية ذات متطلبات الفحص المتشددة في قطاع النفط والغاز. يتميز الجهاز بنطاق طاقة موسّع وتحكم مُعزز في معايير التعريض، مما يوفر مرونة استثنائية لفحص لحامات خطوط الأنابيب بسماكات جدران ودرجات مواد متنوعة.
يقدم الجهاز جودة تصوير متميزة وموثوقية تشغيلية عالية، ويدعم سير العمل التحليلي المعقد وبرامج ضمان الجودة ذات الحجم الكبير. يُعد OSA-30P مناسباً بشكل خاص للمختبرات التي تخدم كبار مقاولي خطوط الأنابيب وشركات النفط الوطنية في المملكة العربية السعودية والإمارات العربية المتحدة وسلطنة عُمان ومنطقة الخليج الأوسع.
| المواصفات الفنية للنموذج: | ||
| نموذج مولد الأشعة السينية | OSA-30P | |
| نموذج أنبوب الأشعة السينية (المادة) | XT5 (B) سيراميك | |
| حزمة الإشعاع (الموجّهة) | 40º × 360º | |
| جهد الأنبوب (كيلو فولت) | 130 ÷ 300 | |
| تيار الأنبوب (ملي أمبير) | 4 إلى 5 | |
| البقعة البؤرية (مم) | 1.0 × 2.5 | |
| التبريد | هوائي | |
| مصدر الطاقة | AC 190V–260V / 50Hz | |
| الطاقة (كيلو واط) | 3.0 | |
| الوزن (كغ) | مولد الأشعة السينية | 27 |
| وحدة التحكم | 9 | |
| الأبعاد (مم) | مولد الأشعة السينية | Ø 270 × 710 مع المقابض |
| وحدة التحكم | 290 × 165 × 300 | |
| زمن تأخير التعريض (دقيقة) | 0 ÷ 3 (خطوة 6 ثوانٍ) | |
| قدرة الاختراق للحديد (مم) Agfa | AGFA: D7 = 52, F8 (NDT1200) ≥ 75 | |
| نطاق درجة حرارة التشغيل | -30ºC ~ +40ºC | |

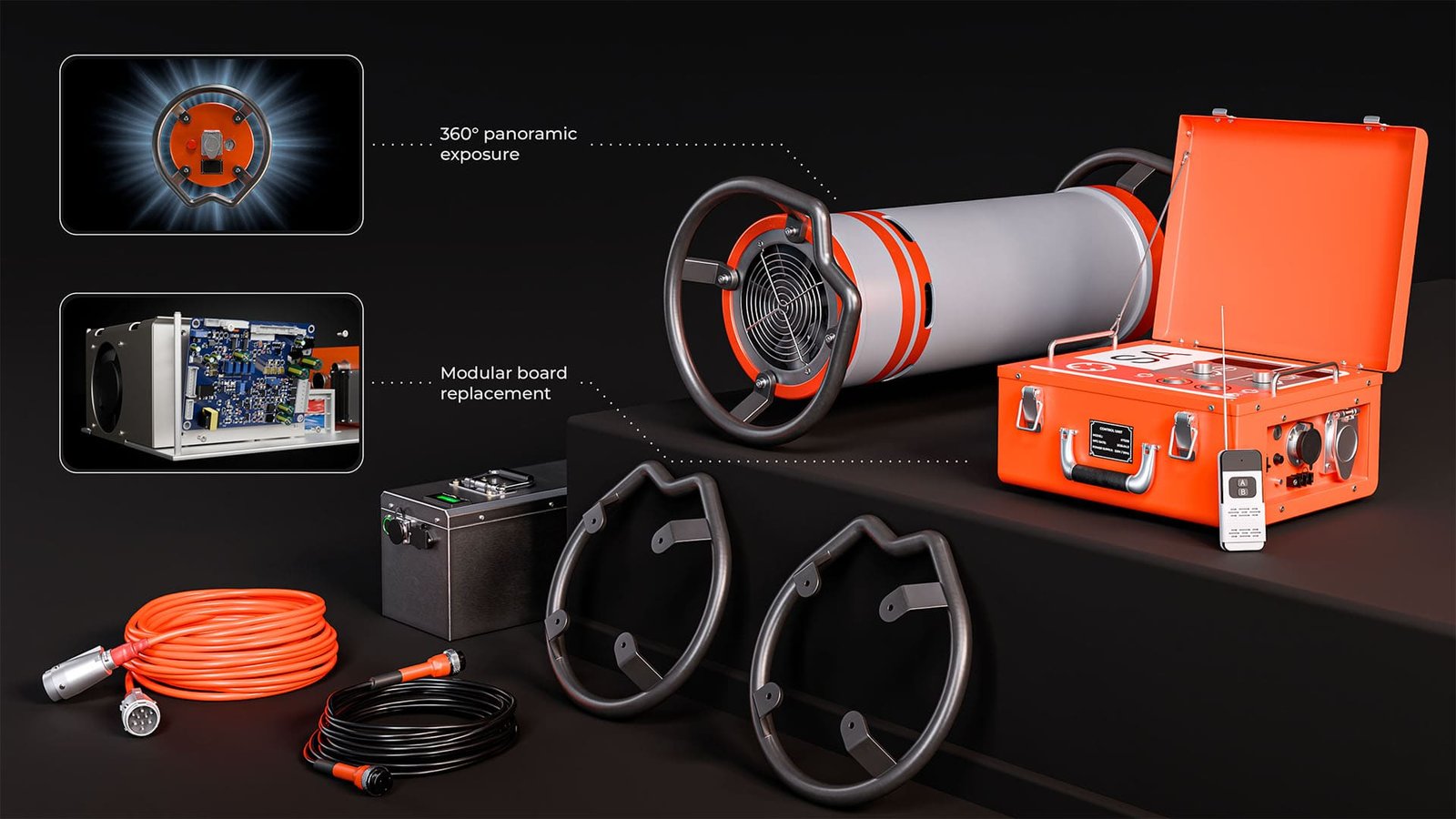

| مجموعة توريد OSA-30P: | |
| مولد الأشعة السينية 300 كيلو فولت | 1 |
| وحدة التحكم / جهاز التحكم عن بُعد بمدى 50 م | 1/1 |
| كابل التوصيل المقاوم للصقيع 20 م | 1 |
| كابل الطاقة 10 م | 1 |
| كابل التأريض 5 م + وتد فولاذي | 1 |
| مجموعة مقابض المولد (4 قطع) | 1 |
| مصباح إشارة مغناطيسي 24 فولت + شاحن | 1 |
| حقيبة سوداء / حزام شدّ 3.5 م | 1/1 |
| حقيبة نقل | 2 |
| جواز السفر الفني / دليل التشغيل | 1/1 |
| بطاقة الضمان (12 شهرًا) | 1 |
| شهادة مطابقة الاتحاد الجمركي | 1 |
يسمح تصميم المولد بفحص الوصلات الملحومة التي يصعب الوصول إليها، مثل الأكواع، والوصلات الثلاثية، والمخفضات، والشفاه، وغيرها.
تحتوي مولدات سلسلة OSA على أنبوب أشعة سينية خزفي مصنوع من مواد ألمانية بزاوية فتح من 40 إلى 60، مما يسمح بفحص وصلة ملحومة في ثلاث عمليات تعريض فقط.
إن استخدام غاز SF-6 كعازل في تصميم المعدات يسمح بالعمل في أي مستوى.
تم تصميم المعدات للعمل في نطاق واسع من درجات حرارة التشغيل – من -40 درجة مئوية إلى +50 درجة مئوية.
يتم تجميع المعدات من مكونات ألمانية ويابانية عالية الجودة، وتتميز بتصميم معياري. ونتيجة لذلك، ستحصل على خدمة سريعة وعالية الجودة. المكونات متوفرة دائمًا في المخزون.
وسنقوم بإعداد عرض تجاري لك مصمم خصيصاً لحالتك.
