يُعد جهاز OSA-30PL مولد أشعة سينية متقدم يمثل المستوى الأعلى في سلسلة منتجات OSA لتطبيقات مختبرات الاختبارات غير الإتلافية في قطاع النفط والغاز. يدمج الجهاز قدرة طاقة موسّعة مع خصائص حزمة مُحسّنة، مما يوفر أداء اختراق استثنائي وتفاصيل صورة فائقة عبر كامل طيف مواد خطوط الأنابيب، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ المزدوج والتكوينات المُكسّاة.
صُمم الجهاز خصيصاً للمختبرات التي تتعامل مع مهام فحص معقدة ومتعددة المواد تتطلب أعلى مستويات الدقة والتكرارية، مما يجعله حلاً موثوقاً لمشاريع البنية التحتية الحرجة وبرامج خطوط الأنابيب ذات المواصفات العالية في جميع أنحاء الشرق الأوسط.
| المواصفات الفنية للنموذج: | ||
| نموذج مولد الأشعة السينية | OSA-30PL | |
| نموذج أنبوب الأشعة السينية (المادة) | XT3 (B) سيراميك | |
| حزمة الإشعاع (الموجّهة) | 40o × 360o | |
| جهد الأنبوب (كيلو فولت) | 130 ÷ 300 | |
| تيار الأنبوب (ملي أمبير) | 4 إلى 5 | |
| البقعة البؤرية (مم) | 1.0 × 2.5 | |
| التبريد | هوائي | |
| مصدر الطاقة | AC 190V–260V / 50Hz | |
| الطاقة (كيلو واط) | 2.5 | |
| الوزن (كغ) | مولد الأشعة السينية | 23 |
| وحدة التحكم | 9 | |
| الأبعاد (مم) | مولد الأشعة السينية | Ø 250 × 735 مع المقابض |
| وحدة التحكم | 290 × 165 × 300 | |
| زمن تأخير التعريض (دقيقة) | 0 ÷ 3 (خطوة 6 ثوانٍ) | |
| قدرة الاختراق للحديد (مم) Agfa | AGFA: D7 = 44, F8 (NDT1200) ≥ 68 | |
| نطاق درجة حرارة التشغيل | -30oC ~ +40oC | |

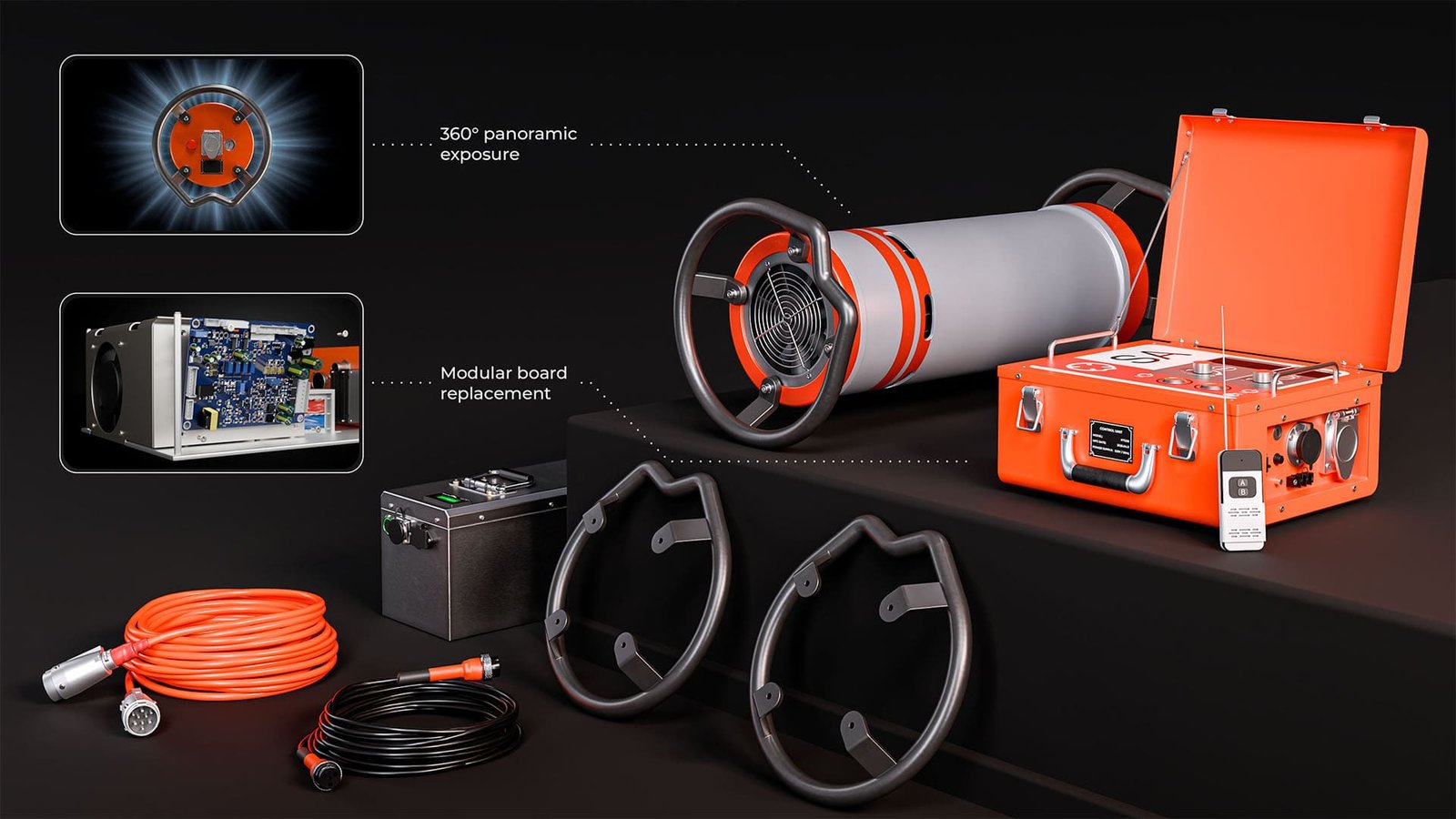

| مجموعة توريد OSA-30PL: | |
| مولد الأشعة السينية 300 كيلو فولت | 1 |
| وحدة التحكم / جهاز التحكم عن بُعد بمدى 50 م | 1/1 |
| كابل التوصيل المقاوم للصقيع 20 م | 1 |
| كابل الطاقة 10 م | 1 |
| كابل التأريض 5 م + وتد فولاذي | 1 |
| مجموعة مقابض المولد (4 قطع) | 1 |
| مصباح إشارة مغناطيسي 24 فولت + شاحن | 1 |
| حقيبة سوداء / حزام شدّ 3.5 م | 1/1 |
| حقيبة نقل | 2 |
| جواز السفر الفني / دليل التشغيل | 1/1 |
| بطاقة الضمان (12 شهرًا) | 1 |
| شهادة مطابقة الاتحاد الجمركي | 1 |
يسمح تصميم المولد بفحص الوصلات الملحومة التي يصعب الوصول إليها، مثل الأكواع، والوصلات الثلاثية، والمخفضات، والشفاه، وغيرها.
تحتوي مولدات سلسلة OSA على أنبوب أشعة سينية خزفي مصنوع من مواد ألمانية بزاوية فتح من 40 إلى 60، مما يسمح بفحص وصلة ملحومة في ثلاث عمليات تعريض فقط.
إن استخدام غاز SF-6 كعازل في تصميم المعدات يسمح بالعمل في أي مستوى.
تم تصميم المعدات للعمل في نطاق واسع من درجات حرارة التشغيل – من -40 درجة مئوية إلى +50 درجة مئوية.
يتم تجميع المعدات من مكونات ألمانية ويابانية عالية الجودة، وتتميز بتصميم معياري. ونتيجة لذلك، ستحصل على خدمة سريعة وعالية الجودة. المكونات متوفرة دائمًا في المخزون.
