يُعد جهاز Arrow-3M زاحف أشعة سينية ذاتي الدفع مُصمم للفحص الإشعاعي الداخلي لخطوط الأنابيب صغيرة القطر في قطاع النفط والغاز. ينقل الجهاز مولد الأشعة السينية عبر الجزء الداخلي لخط الأنابيب، مما يتيح تحديد موقع التعريض بدقة عند كل وصلة لحام دون الحاجة إلى مصادر إشعاع خارجية. يتميز Arrow-3M بنظام تحديد موقع مغناطيسي يضمن محاذاة دقيقة وقابلة للتكرار عند مواقع اللحام المستهدفة، مما يقلل بشكل كبير من وقت الفحص ويحد من التعرض الإشعاعي للعاملين في الموقع.
صُمم هذا الزاحف للعمل في أصغر أقطار الأنابيب ضمن سلسلة منتجات Arrow، ويقدم أداءً موثوقاً في الأشكال الهندسية الضيقة لخطوط الأنابيب الشائعة في خطوط التجميع وأنابيب العمليات والبنية التحتية صغيرة القطر في منشآت النفط والغاز في الشرق الأوسط. يُعد Arrow-3M أداة أساسية لبرامج فحص اللحامات الميدانية حيث يكون الوصول محدوداً والكفاءة التشغيلية ضرورية.
| المواصفات الفنية: | مجموعة توريد Arrow-3M: | ||
| أقطار الأنابيب (مم) | 219÷426 | وحدة زاحفة ذاتية الدفع CRAWLER | 1 |
| الوزن الأقصى للزاحفة مجمّعة (كغ) | 70 | مولد أشعة سينية 160 كيلو فولت | 1 |
| مدى التشغيل (كم) | 5 | نظام التحكم المغناطيسي – مرسل – مستقبل | 1 |
| سرعة الحركة (م/دقيقة) | 13 | ||
| دقة التموضع (مم) | ±5 | ||
| زاوية الصعود | 30o | حزمة البطارية | 1 |
| نصف قطر الانعطاف | ≥10D | مجموعة الشاحن | 1 |
| قدرة المحرك (واط) | 400 | مجموعة الأعمدة الممتدة | 1 |
| الدفع الخلفي للعجلات RWD | 6×2 | مجموعة الكابلات | 1 |
| البطاريات القابلة لإعادة الشحن (فولت، أمبير ساعة) | 120/7 | مجموعة قطع الغيار | 1 |
| نطاق درجة حرارة التشغيل | -30o~ +50o | حقيبة نقل | 3 |
| الرطوبة | ≤90% | وثائق المعدات (باللغة الإنجليزية) | |
| أنبوب الأشعة السينية (النموذج) | XC31A | جواز السفر الفني | 1 |
| جهد الأنبوب (كيلو فولت) | 60÷160 | دليل التشغيل | 1 |
| حزمة الإشعاع (بانورامية) | 40o × 360o | بطاقة الضمان (12 شهرًا) | 1 |
| تيار الأنبوب التلقائي (ملي أمبير) | 3 إلى 5 | شهادة مطابقة الاتحاد الجمركي / GOST-R | 1/1 |
| البقعة البؤرية (مم) | 1.0 × 2.0 | الشهادة الصحية الوبائية | 1 |
| قدرة الاختراق للحديد (مم)، فيلم Agfa D7 | 20 | شهادة ISO9001 | 1/1 |

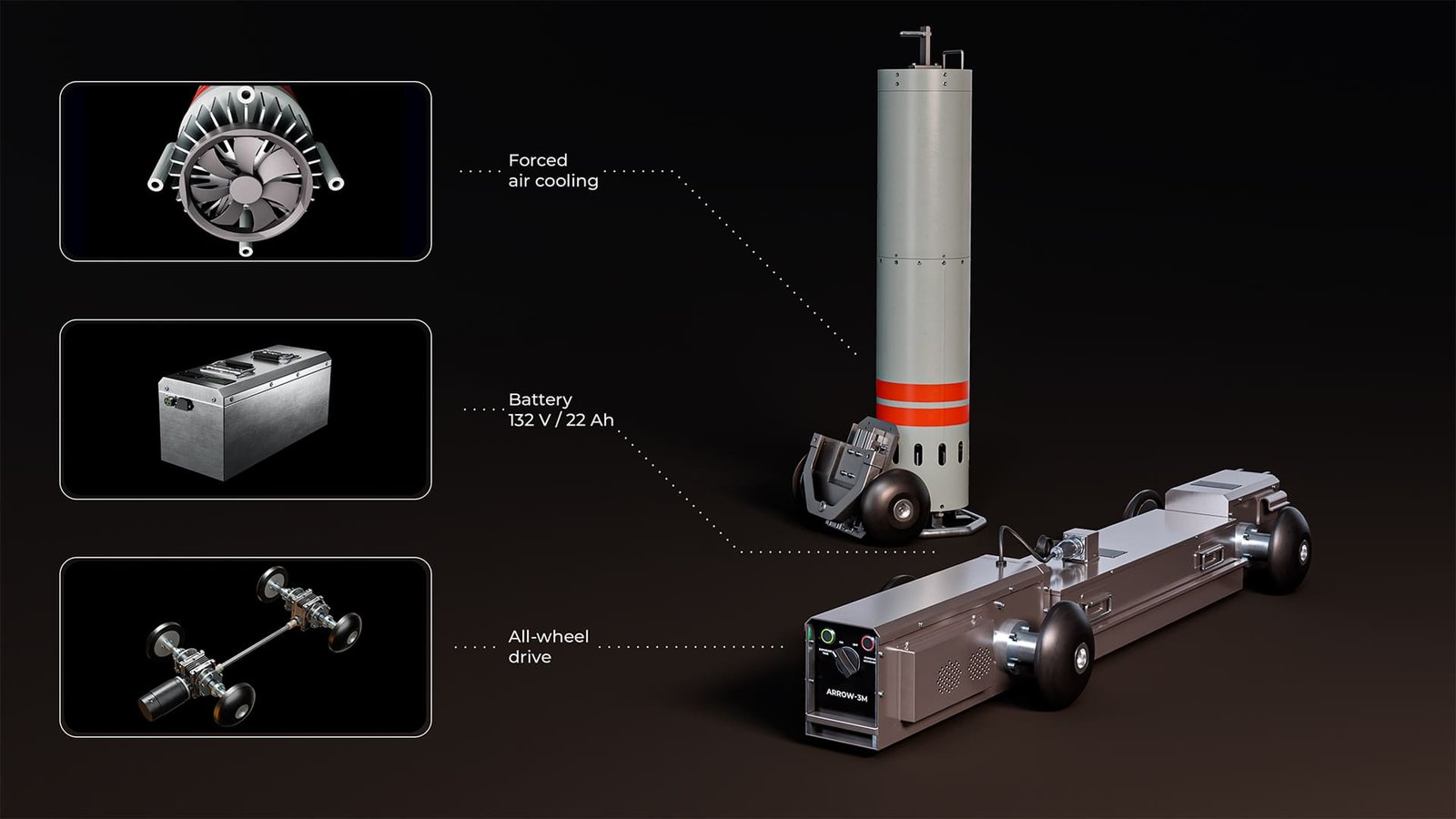

ينقسم الهيكل العامل إلى ثلاث وحدات خفيفة الوزن (الزاحف، والبطارية، والمولد)، مما يجعل التجميع مريحًا لشخصين.
تتيح مجموعة الطرازات (Arrow 3M–7M) العمل مع خطوط الأنابيب من 219 إلى 1420 مم.
يساهم تدفق الهواء القسري إلى المولد أثناء القيادة في تقليل وقت التوقف بين فترات التعرض.
يضمن نظام تحديد المواقع المغناطيسي عن بعد دقة التوقف مع خطأ يصل إلى 0.5 مم مع سمك جدار يصل إلى 35 مم.
تضمن وحدات التحكم من شركة ميتسوبيشي إلكتريك التشغيل المستقر والأتمتة الخالية من المشاكل.
وسنقوم بإعداد عرض تجاري لك مصمم خصيصاً لحالتك.
