يُعد جهاز Arrow-4M زاحف أشعة سينية ذاتي الدفع مُصمم للفحص الإشعاعي الداخلي لخطوط الأنابيب متوسطة وصغيرة القطر في قطاع النفط والغاز. ينقل الجهاز مولد الأشعة السينية عبر الجزء الداخلي للأنبوب، مما يتيح للمشغلين وضع مصدر الإشعاع مباشرة عند كل وصلة لحام للحصول على جودة تصوير مثالية. يوفر نظام التحديد المغناطيسي المدمج دقة توقف متسقة وقابلة للتكرار عند المواقع المستهدفة، مما يُبسط سير عمل الفحص ويعزز السلامة والإنتاجية في الموقع.
بفضل نطاق قطر تشغيلي موسّع مقارنةً بجهاز Arrow-3M، يُعد الجهاز مثالياً لخطوط التدفق ورؤوس الإنتاج وأنابيب التوزيع الشائعة الاستخدام في منشآت المنبع والنقل في منطقة الخليج. يجمع Arrow-4M بين التصميم الميكانيكي القوي وتقنية التحديد المتقدمة، مما يجعله خياراً موثوقاً لمقاولي خطوط الأنابيب وشركات الفحص العاملة في الظروف الميدانية المتطلبة في الشرق الأوسط.
| المواصفات الفنية: | مجموعة توريد STRELA-4M: | ||
| أقطار الأنابيب (مم) | 325÷920 | وحدة زاحفة ذاتية الدفع CRAWLER | 1 |
| الوزن الأقصى للزاحفة مجمّعة (كغ) | 70 | مولد أشعة سينية 200 كيلو فولت | 1 |
| مدى التشغيل (كم) | 5 | نظام التحكم المغناطيسي – مرسل – مستقبل | 1 |
| سرعة الحركة (م/دقيقة) | 18 | ||
| دقة التموضع (مم) | ±1 | ||
| زاوية الصعود | 30º | حزمة البطارية | 2 |
| نصف قطر الانعطاف | ≥10D | مجموعة الشاحن | 1 |
| قدرة المحرك (واط) | 400 | مجموعة الأعمدة الممتدة | 1 |
| الدفع الخلفي للعجلات RWD | 6×2 | مجموعة الكابلات | 1 |
| البطاريات القابلة لإعادة الشحن (فولت، أمبير ساعة) | 120/17 | مجموعة قطع الغيار | 1 |
| نطاق درجة حرارة التشغيل | -30º~ +50º | حقيبة نقل | 3 |
| الرطوبة | ≤90% | وثائق المعدات (باللغة الإنجليزية) | |
| أنبوب الأشعة السينية (النموذج) | XC31A | جواز السفر الفني | 1 |
| جهد الأنبوب (كيلو فولت) | 100÷200 | دليل التشغيل | 1 |
| حزمة الإشعاع (بانورامية) | 40º × 360º | بطاقة الضمان (12 شهرًا) | 1 |
| تيار الأنبوب التلقائي (ملي أمبير) | 3 إلى 5 | شهادة مطابقة الاتحاد الجمركي / GOST-R | 1/1 |
| البقعة البؤرية (مم) | 1.0 × 2.0 | رأي الخبير | 1 |
| قدرة الاختراق للحديد (مم)، فيلم Agfa D7 | 25 | التراخيص | 1 |

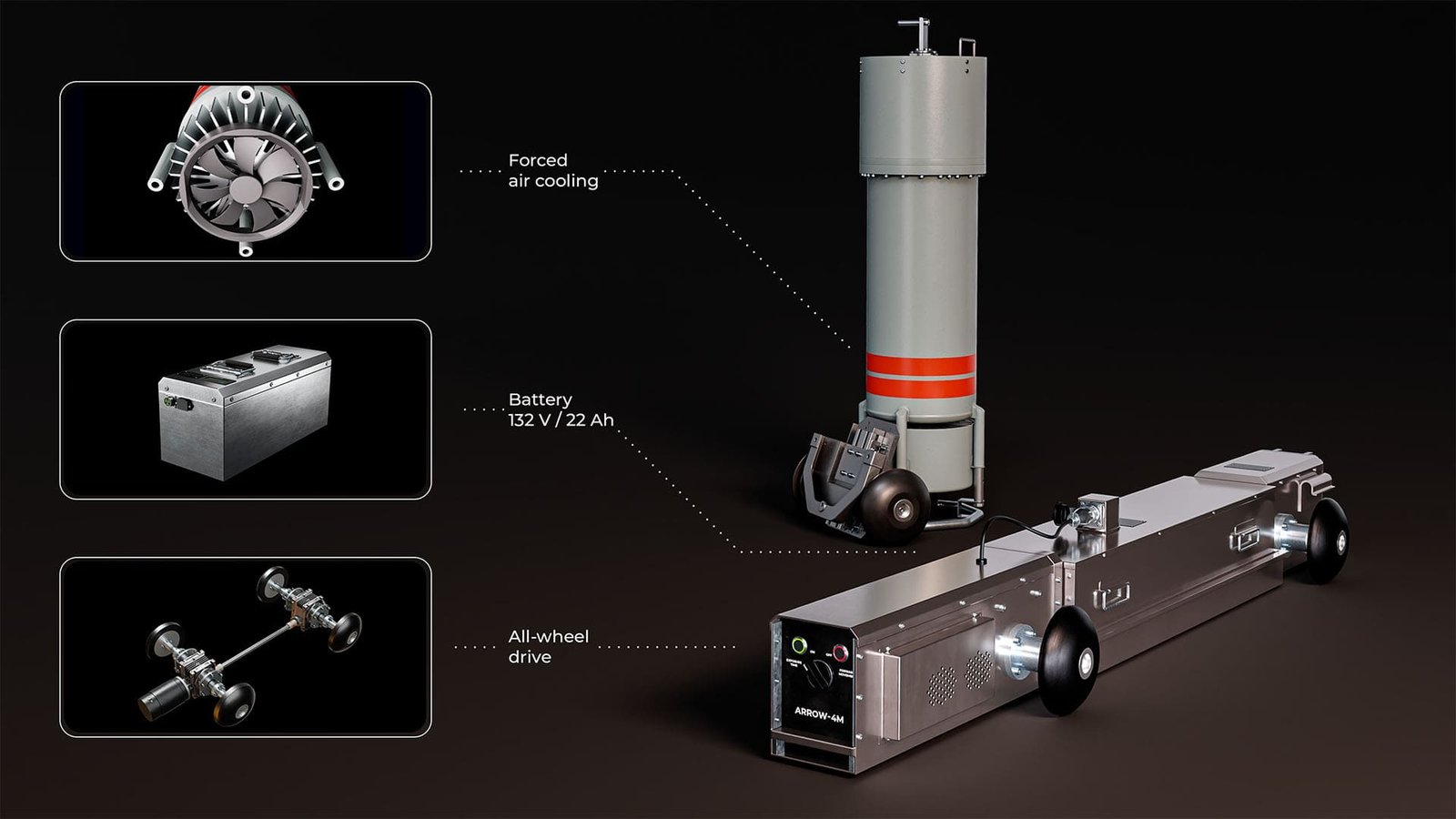

ينقسم الهيكل العامل إلى ثلاث وحدات خفيفة الوزن (الزاحف، والبطارية، والمولد)، مما يجعل التجميع مريحًا لشخصين.
تتيح مجموعة الطرازات (Arrow 3M–7M) العمل مع خطوط الأنابيب من 219 إلى 1420 مم.
يساهم تدفق الهواء القسري إلى المولد أثناء القيادة في تقليل وقت التوقف بين فترات التعرض.
يضمن نظام تحديد المواقع المغناطيسي عن بعد دقة التوقف مع خطأ يصل إلى 0.5 مم مع سمك جدار يصل إلى 35 مم.
تضمن وحدات التحكم من شركة ميتسوبيشي إلكتريك التشغيل المستقر والأتمتة الخالية من المشاكل.
