يُعد جهاز Arrow-6M زاحف أشعة سينية ذاتي الدفع عالي السعة مُصمم للفحص الإشعاعي الداخلي لخطوط الأنابيب كبيرة القطر الحيوية للبنية التحتية لنقل النفط والغاز. ينقل الجهاز مولد الأشعة السينية عبر الأجزاء الداخلية الواسعة للأنبوب، ويضع مصدر الإشعاع بدقة عند كل لحام محيطي للحصول على جودة تصوير فائقة وتغطية حجمية كاملة. يوفر نظام التحديد المغناطيسي المتقدم دقة توقف استثنائية حتى على مسافات سفر ممتدة، مما يضمن فحصاً فعالاً وموثوقاً لكل وصلة لحام على طول مسار خط الأنابيب.
صُمم الجهاز خصيصاً لخطوط أنابيب النقل كبيرة القطر والتوصيلات البحرية ومشاريع خطوط الأنابيب الكبرى العابرة للبلاد، ويوفر Arrow-6M القوة الميكانيكية والتحمل التشغيلي المطلوبين لأكثر البيئات الميدانية تطلباً. يُعد الحل المفضل لشركات النفط الوطنية ومقاولي الهندسة والمشتريات والبناء الذين ينفذون برامج البنية التحتية الاستراتيجية لخطوط الأنابيب في جميع أنحاء الشرق الأوسط، بما في ذلك مشاريع في المملكة العربية السعودية والإمارات العربية المتحدة وقطر والكويت وسلطنة عُمان.
| المواصفات الفنية: | مجموعة توريد STRELA-6M: | ||
| أقطار الأنابيب (مم) | 355÷1420 | وحدة زاحفة ذاتية الدفع CRAWLER | 1 |
| الوزن الأقصى للزاحفة مجمّعة (كغ) | 90 | مولد أشعة سينية 250 كيلو فولت | 1 |
| مدى التشغيل (كم) | 5 | نظام التحكم المغناطيسي – مرسل – مستقبل | 1 |
| سرعة الحركة (م/دقيقة) | 16-18 | ||
| دقة التموضع (مم) | ±5 | ||
| زاوية الصعود | 30º | حزمة البطارية | 1 |
| نصف قطر الانعطاف | ≥10D | مجموعة الشاحن | 1 |
| قدرة المحرك (واط) | 400 | مجموعة الأعمدة الممتدة | 1 |
| الدفع الخلفي للعجلات RWD | 6×4 | مجموعة الكابلات | 1 |
| بطارية الليثيوم (فولت، أمبير ساعة) | 120/20 | مجموعة قطع الغيار | 1 |
| نطاق درجة حرارة التشغيل | -30º~ +50º | حقيبة نقل | 3 |
| الرطوبة | ≤90% | وثائق المعدات (باللغة الإنجليزية) | |
| أنبوب الأشعة السينية (النموذج) | XC29 | جواز السفر الفني | 1 |
| جهد الأنبوب (كيلو فولت) | 150÷250 | دليل التشغيل | 1 |
| حزمة الإشعاع (بانورامية) | 40º × 360º | بطاقة الضمان (12 شهرًا) | 1 |
| تيار الأنبوب التلقائي (ملي أمبير) | 3 إلى 5 | شهادة مطابقة الاتحاد الجمركي / GOST-R | 1/1 |
| البقعة البؤرية (مم) | 1.0 × 2.4 | الشهادة الصحية الوبائية | 1 |
| قدرة الاختراق للحديد (مم)، فيلم Agfa D7 | 30 | شهادة ISO9001 | 1/1 |

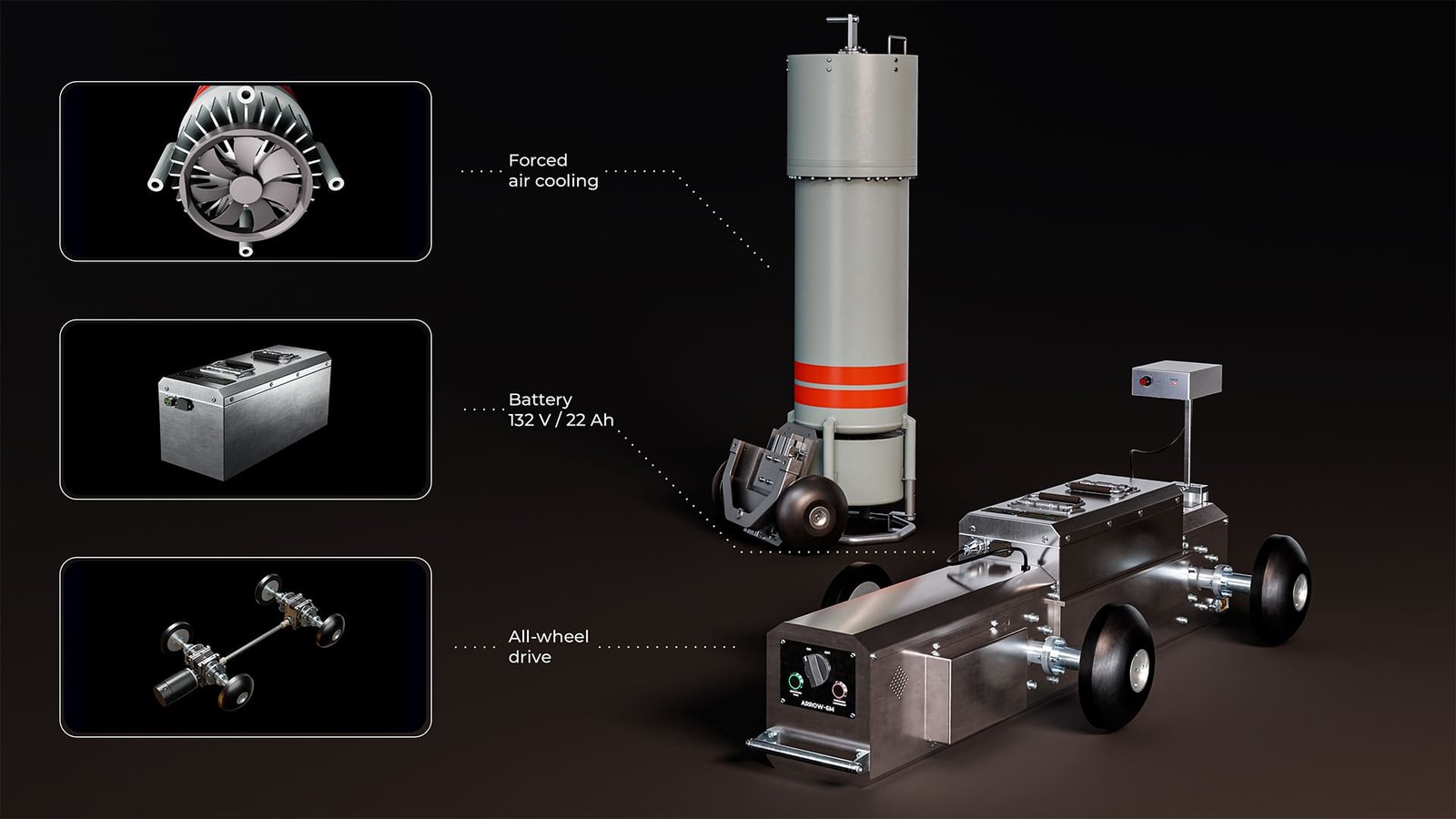

ينقسم الهيكل العامل إلى ثلاث وحدات خفيفة الوزن (الزاحف، والبطارية، والمولد)، مما يجعل التجميع مريحًا لشخصين.
تتيح مجموعة الطرازات (Arrow 3M–7M) العمل مع خطوط الأنابيب من 219 إلى 1420 مم.
يساهم تدفق الهواء القسري إلى المولد أثناء القيادة في تقليل وقت التوقف بين فترات التعرض.
يضمن نظام تحديد المواقع المغناطيسي عن بعد دقة التوقف مع خطأ يصل إلى 0.5 مم مع سمك جدار يصل إلى 35 مم.
تضمن وحدات التحكم من شركة ميتسوبيشي إلكتريك التشغيل المستقر والأتمتة الخالية من المشاكل.
